Забутованному стволу шахты №944 посвящается

Это была первая шахта, куда я спустился вниз вместе с sturmanом в июле 2001 года. Это были непередаваемые ощущения. Все было в новинку и все было интересно. Какое же это было время: людские ходки закрыты на болтики и всем всё по фигу. До великого запала оставалось ещё более года... Много метрошита утекло с тех пор по дренажкам.

Неуёмные аппетиты театра Сатирикон им. Райкина (луч диареи и осиновый кол в комплекте) привели к тому, что площадка шахты №944, откуда была начата проходка станционных выработок 90-х годах, была ликвидирована под расширение театрального комплекса. Ну, подумаешь одной шахтой больше, одной шахтой меньше. В общем, нам повезло, что в 90-х годах вся проходка на 943 шахте (перегон Достоевская — Марьина роща) была закончена и сейчас есть возможность использовать это ствол для строительства станции. Хотя это и вызвало определенные трудности.

На станции перепроектировали кабельный коллектор, чтоб снизу подойти к старому руддвору ствола №944; немного изменился план работ и другие переделки. Например, из-за того, что оба наклона будут строиться проходческим щитом Lovat RME430SE, а ось наклона не совпадает с осью станции, немного изменился проект в месте пересечения наклоном правого станционного тоннеля. Что именно — увидите на фотографиях.

Использование удаленного ствола вызывает так же большие трудности с откаткой и вентиляцией. Так, если длина откатки сейчас достигает более 700 метров и тут улучшений не предвидится, то для улучшения вентиляции была пробурена вентиляционная скважина, и сейчас идут работы по вводу её в строй.

На данный момент на станции работают 7 забоев:
— проходка правого и левого станционного тоннеля со стороны Достоевской. (2)
— проходка их же, но навстречу, от тупиков. (2)
— проходка левого кабельного коллектора (1)
— проходка СТП (1)
— переборка обделки с 5,5 на 6,0 (1) (Это вот этот тоннель как раз перебирают)

Срок сдачи: конец 2009 года.

Официальное описание станции
Марьина роща на www.metro.ru
Марьина роща в моем блоге

PS: Вся серия обработана LIghtroomом. Пробуем это дело.


...

41 фотография, общий вес 4,2 мегабайт


То самое место изменения проекта пересечения станционного тоннеля и наклона. Диаметр станционного тоннеля в этой части должен быть 7,5 метра из-за примыкания венткамеры, но сверху уже проходит наклон. Поэтому опустили ось части станционного тоннеля для обеспечения безопасного целика породы между обделками.
Отдельно отмечу, что это будет служебная часть станции и пассажирской платформы тут не будет.
Вид из забоя ПСТ в сторону Достоевской.


Забой ПСТ, вид от Достоевской.


ПСТ, вид со ступеньки. За спиной где-то там — Достоевская.


Ответвление в обходную штольню от ППТ. Если свернуть налево, то можно подойти к старому стволу.


Надо было вместо бабок кавесов нарисовать :)


Забой левого кабельного коллектора.


ППМ


Транспортер ППМ


Левый кабельный коллектор. Порожняк.


Начало кабельника.


Забой ЛСТ.


Так как тут сверху нету наклона, то тут все проще.


ЛПТ. Вид в сторону забоя ЛСТ. Слева ответвление в кабельник. Достоевская — где-то за спиной.


ЛПТ.


ЛПТ.


ЛПТ.


ППТ.


ППТ.


ППТ. Ответвление штольни в СТП.


Идет проходка СТП. Она находится со стороны Достоевской.


СТП.


ППТ.


ППТ. Прямо забой ПСТ, который со ступенькой; влево — к старому стволу. Туда и пойдем.


Начало проходки поперечной штольни.


Старый руддвор.


Забутованный низ ствола №944


Пока ещё хромающая вентиляция и большое обилие сварочных работы вызывает адцкий туман. На фото забой ЛСТ, но встречная проходка от тупиков. Смонтированы прорезные кольца и скоро начнется сборка блокоукладчика.


Переборка ППТ с 5,5 на 6,0. Зачем — не знаю.


Попытался дойти до самой дальней точки. Чуть не утоп в говнах и вообще ничего там не видно. Плюнул и похлюпал обратно.


Знакомый девайс! Блокоукладчик, который монтировал обделку камер съездов за Трубной. Теперь он будет сооружать ПСТ от тупиков.

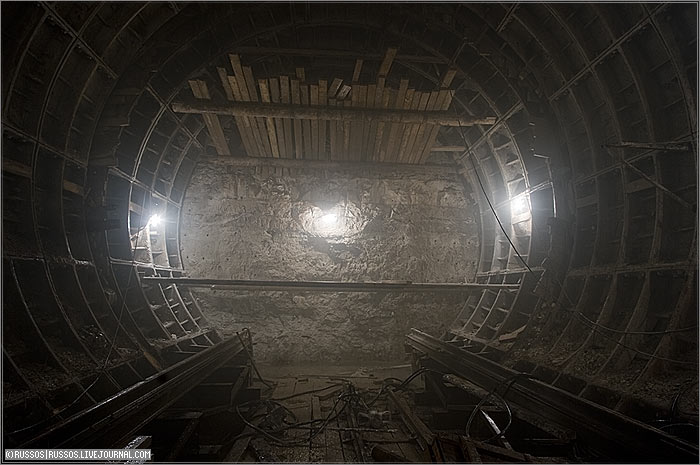

Забой ПСТ. Вид от тупиков.


Подходная штольня.


Крест с ППТ.


Крест с ППТ.


ППТ.


Ещё один крест с ППТ.


Подходная штольня к стволу.


Крест с ППТ.


Подходная штольня к стволу.


Подходная штольня к стволу.


Ствол №943
