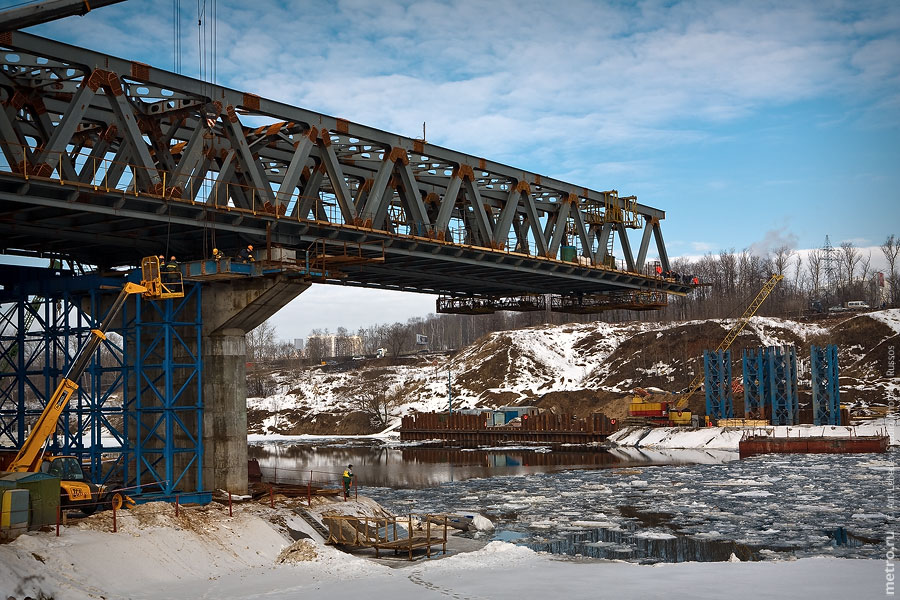

Русловой пролет уже достиг середины реки. К лету должна начаться техническая эксплуатация моста. Красивая конструкция получается...
Пролётные строения метромоста — неразрезные металлические фермы раскосного типа с ездою понизу.
Продольная схема моста (то есть длины пролётов) 60м+105м+3×90м. В поперечном сечении мост будет состоять из двух параллельных ферм (своя под каждый путь метро), на общих опорах. По проекту мост должен был быть крытым, но сейчас ходят упорные слухи что из-за финансовых ограничений от этого отказались.
http://riverpilgrim.livejournal.com/146383.html — подробная история строительства и технологии сборки. Рекомендуется к прочтению.
Сборка «внавес».
Кран «Liebherr» для монтажа руслового пролета.
Стапель на берегу.
Правый путь.
Сборка пролета верхнего моста на стапели. (верхний — вверху течения)
Стапель. Впереди конструкции тоннеля.
...
...
Балластное корыто.
Навеска моста. Просто bridge builder :)
Опора №1 на левом берегу.
«Атолл».
Бывший утопленник «Евгений Чирков»
...
Спасский мост.
...
Скоро левый берег!
...
...
...
метро | другое метро | метрострой | фотомарафон
